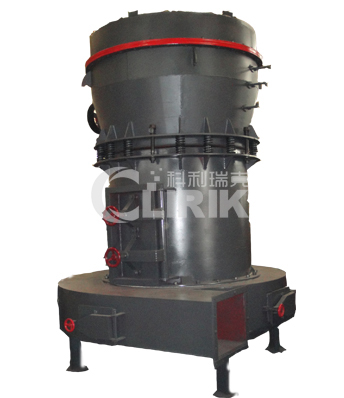

高压悬辊磨粉机
高压悬辊磨粉机

高压悬辊磨粉机

应用范围:

物料:

概述:高压悬辊磨粉机又称雷蒙磨粉机,经过多年的实践和不断的改进,其结构已日臻完善,具有效率高、耗能低、占地面积小、资金投入少环境无污染等优点。因而广泛应用于冶金、建材、化工、矿山等域内矿产品物料的粉磨加工,适宜加工莫氏硬度七级以下、湿度在6%以下的各种非易燃易爆矿产,可满足不同用户的使用要求。

免费咨询热线: 17821847619
在线咨询设备 免费获取报价

高压悬辊磨粉机介绍:

高压悬辊磨粉机又称雷蒙磨粉机,经过多年的实践和不断的改进,其结构已日臻完善,具有效率高、耗能低、占地面积小、资金投入少环境无污染等优点。因而广泛应用于冶金、建材、化工、矿山等域内矿产品物料的粉磨加工,适宜加工莫氏硬度七级以下、湿度在6%以下的各种非易燃易爆矿产,如石膏、滑石、方解石、石灰石、大理石、钾长石、重晶石、白云石、花岗岩、高岭土、膨润土、麦饭石、铝矾土、氧化铁红、铁矿等,成品细度在613微米~440微米(0.613毫米-0.44毫米)之间,通过分析机风机的共同作用,可满足不同用户的使用要求。

高压悬辊磨主要由主机、细度分析机、鼓风机、成品旋风积粉器、布袋除尘器联结风管组成。根据用户需要也可配备破碎机、提升机、储料仓,电磁振动给料机电器控制柜等辅助设备。在主机中,磨辊组件通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴铲刀架固定联系,压力弹簧在磨辊轴承室的悬臂外端面,以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上,当电动机通过传动装置带动主轴转动时,装在铲刀架上的铲刀与磨辊同步旋转,磨辊在磨环内圆滚动的同时自转。电动机通过传动装置带动分析机叶轮旋转,叶轮转速越高,分选出的粉子越细。

高压悬辊磨粉机产品特点:

高压悬辊磨粉机性能特点:

1 、与其它磨机相比相同等动力条件下产量提高 10-20% ,磨辊对物料的碾压力在高压弹簧作用下提高  YGM系列高压悬辊磨粉机800-1200kg 。

2 、莫氏硬度小于9.3级的矿产物料均可加工粉碎。

3 、成品粒度范围广,粒径粗可达0.613毫米(30目) ,粒径般可达0.033毫米 (425目) ,少部分物料细可达到0.013 毫米(1000目)。

4 、除尘效果完全达到国家粉尘排放标准。

5 、分析机调整方便。

6 、研磨装置采用重叠式多级密封,密封性能良好。

高压悬辊磨粉机工作原理:

高压悬辊磨粉机工作原理:

高压悬辊磨主机内,磨辊吊架上紧固有1000-1500公斤压力的高压弹簧。开始工作后,磨辊围绕主轴旋转,并在高压弹簧与离心力的作用下,紧贴磨环滚动,其滚动压力比同等动力条件下的雷蒙粉机高 1.2 倍,故产量大为提高。

当被磨物料进入磨腔后,由铲刀铲起送入磨辊与磨环之间进行碾压,碾压后的粉末随鼓风机的循环风带入分析机,合格细粉随气流入旋风集粉器即为成品,大颗粒物粒落回重磨。循环风返回鼓风机再重复以上过程,余风则进入袋式除尘器净化。

当磨辊与磨环达到定磨损后,调整高压弹簧长度,保持磨辊与磨环之间恒定碾压力。从而保证稳定的产量与细度。

高压悬辊磨粉机技术参数:

高压悬辊磨粉机产品参数:

规 格
磨 辊
个 数
磨 辊
尺 寸
(MM)
大 进
料 粒 度
(MM)
成  品
粒  度
(MM)
时 产 量
(T)
电 动 功
率(KW)
主  机
电 动 功
率(KW)
风  机
外 形 尺 寸
(MM)
(长*宽*高)
YGM7815
3
260*150
15-20
0. 025-0. 005
0.28-3
18.5
15
4300*3500*5100
YGM8314
3
270*140
15-20
0. 025-0. 005
0.35-3.4
22
22
5300*4100*5200
YGM9517
4
310*170
15-25
0. 025-0. 005
1.5-6.5
37
37
7100*5900*7900
YGM4121
5
410*210
15-25
0.613-0.044
3-12
75
75
7850*8000*9700
